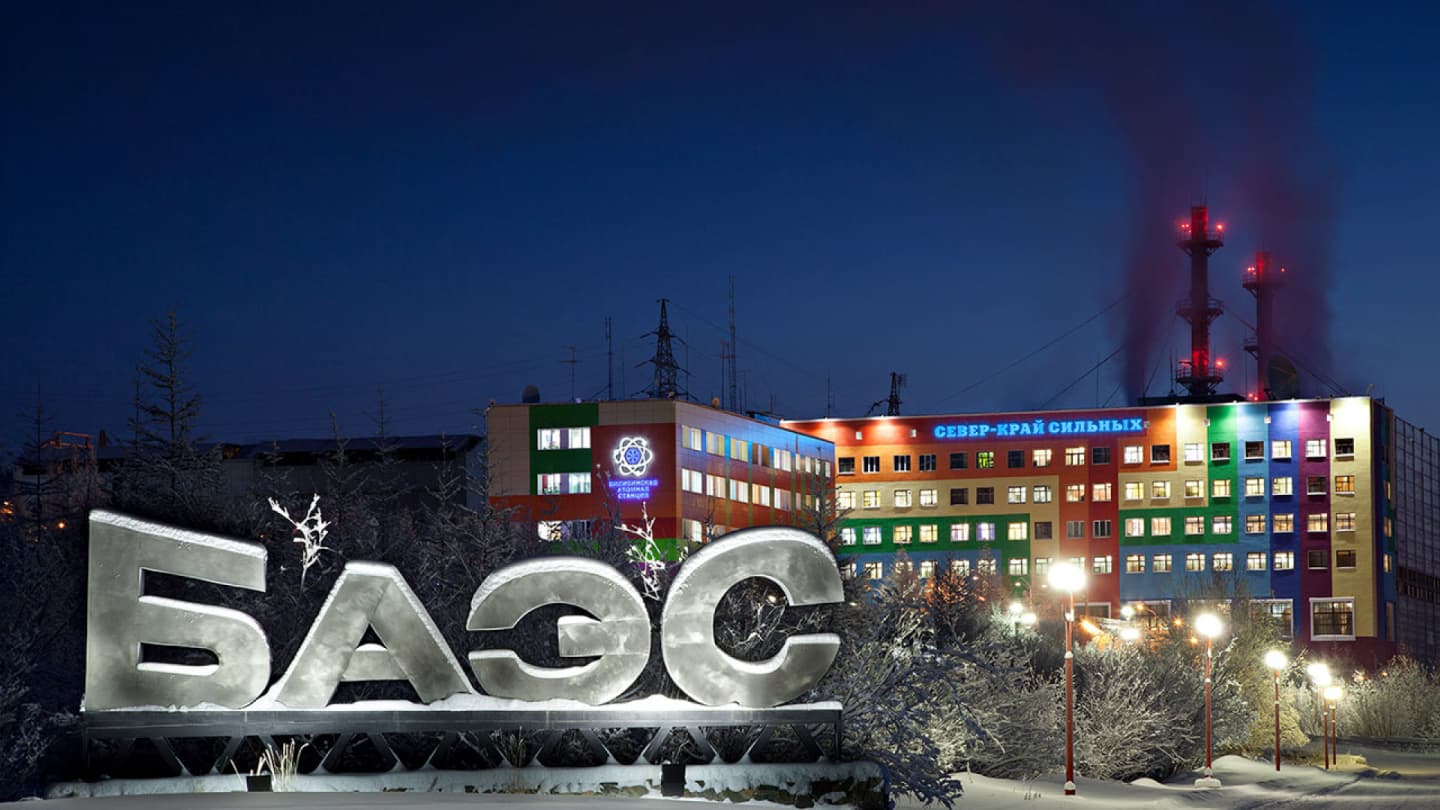

Билибинская АЭС – это уникальное сооружение
в центре Чукотки
4,5 км
от административной границы
(г. Билибино)
Билибинская АЭС находится на крайнем северо-востоке России за полярным кругом, в зоне вечной мерзлоты, на территории Чукотского автономного округа. Станция работает в изолированной энергосистеме в режиме регулирования нагрузки.
Атомная станция является основным источником теплоснабжения города-спутника Билибино.
145млн кВт·ч
электроэнергии выработала АЭС за 2020 год
36МВт
установленная мощность станции
«Сердцем» Билибинской АЭС являются реакторы типа ЭГП-6 мощностью 12 МВт
12,8
количество лет, на протяжении которых работает без нарушений энергоблок № 3 – рекорд среди российских АЭС
Билибинская АЭС состоит из четырех энергоблоков с реакторными установками ЭГП-6 (канальные уран-графитовые блоки).
Реакторная установка АЭС включает: реактор; контур естественной циркуляции теплоносителя с системой защиты и контроля; контур системы управления и защиты (реактора); газовый контур; систему ремонтного расхолаживания; аварийную систему подачи охлаждающей воды (АСПОВ).
Принципиальная схема работы блоков Билибинской АЭС относится к одноконтурному типу. Управляемая цепная реакция протекает в активной зоне реактора: топливо – двуокись урана U235 – делится тепловыми нейтронами.
Тепло отводится водой, циркулирующей через топливные каналы по контуру естественной циркуляции. Пароводяная смесь из реактора направляется в барабан-сепаратор, где разделяется на пар и воду. Сухой пар подаётся на лопатки турбины, соединённой с генератором, который и вырабатывает электрический ток.
Отработанный в турбине пар поступает в конденсаторы, в которых охлаждается. После очистки, подогрева и деаэрирования (удаления газов) конденсат возвращается в барабан-сепаратор, там смешивается с питательной водой и направляется в основной циркуляционный контур (ОКЦ).
Электроэнергия, вырабатываемая турбогенераторами, поступает в закрытое распределительное устройство (ЗРУ-110 кВ) и далее по высоковольтной линии ВЛ-110 кВ распределяется в Чаун-Билибинский энергоузел. Нагретая паром от отборов турбины в бойлерах вода теплосети направляется к Билибинскому тепловому пункту, от которого осуществляется отопление города.
Приказом ОАО «Концерн Росэнергоатом» от 18.06.2015 г. № 9/621-П «О введении в действие мероприятий» введены в действие «Мероприятия по подготовке энергоблоков Билибинской АЭС к окончательному останову» от 08.06.2015 г. № БИЛАЭС МР-100К(04-03)-2015.
Сейчас энергоблок № 1 Билибинской АЭС остановлен, отработавшее ядерное топливо из активной зоны реактора удалено в бассейн выдержки. Энергоблоки № 2, 3, 4 находятся в работе и обеспечивают надежное снабжение потребителей Чаун-Билибинского энергоузла электричеством, а потребителей г. Билибино – также теплом и горячей водой.
Тепловая мощность реакторной установки выбрана с учетом условия, что электрическая мощность одного энергоблока в связи с малой общей мощностью Чаун-Билибинской энергосистемы не должна превышать 12 МВт. Внезапное отключение такого блока не вызовет «развала» энергосистемы.
≤ 12МВт
электрическая мощность одного энергоблока
95,5т/ч
необходимая паропроизводительность реакторной установки
Реактор ЭГП-6 (энергетический гетерогенный петлевой реактор с шестью петлями циркуляции теплоносителя) – энергетический графито‑водный гетерогенный реактор канального типа на тепловых нейтронах с естественной циркуляцией, реализующий схему прямого цикла. Реактор используется для производства как электрической, так и тепловой энергии.
Энергоблоки Билибинской АЭС обладают высокими показателями безопасности, к основным факторам которой относят принцип самозащищенности реакторной установки и наличие барьеров безопасности (концепция глубокоэшелонированной защиты).
Все энергоблоки оснащены системой локализации аварий, исключающей выбросы радиоактивных веществ в окружающую среду.
Для компенсации потенциальных ошибок человека или механических отказов реализуется концепция глубокоэшелонированной защиты, опирающаяся на несколько уровней защиты и включающая последовательность барьеров на пути выхода радиоактивных материалов в окружающую среду. Эта концепция включает защиту барьеров посредством предотвращения повреждения станции и повреждения самих барьеров. Она включает дальнейшие меры защиты населения и окружающей среды от ущерба, если барьеры окажутся не вполне эффективными.
Первый барьер – топливная матрица (сама таблетка ядерного топлива).
Второй барьер – оболочка тепловыделяющего элемента (ТВЭЛа). Для предотвращения нарушения ее герметичности и определения дефектных ТВЭЛов предусмотрена система контроля герметичности оболочек. Принцип ее работы основан на измерении радиоактивности пароводяной смеси на выходе из каждого канала. В случае обнаружения негерметичной тепловыделяющей сборки (ТВС, состоит из множества ТВЭЛов) она последняя извлекается из реактора, а на ее место устанавливается новая.
Третий барьер – топливные каналы, трубопроводы и оборудование контура. Состояние каналов контролируется по составу азотно-гелиевой смеси, циркулирующей через реакторное пространство.
Четвертый барьер – железобетонные стены помещений с оборудованием контура (защитные боксы). Температура бетона за тепловой защитой постоянно контролируется и регистрируется.
В реакторах ЭГП-6 применена композиция активной зоны, которая обеспечивает «самозащищенность» реактора, или его «саморегулирование». При повышении мощности реактора и, соответственно, температуры активной зоны за счет естественных обратных связей ядерная реакция самостоятельно «затухает».
Чтобы быстро и эффективно остановить цепную реакцию, нужно «поглотить» участвующие в этом процессе нейтроны. Для этого используется поглотитель (карбид бора). Стержни, изготовленные из этого материала, вводят в активную зону для снижения уровня нейтронного потока или для полного останова реактора.
Для того чтобы стержни гарантированно погрузились в активную зону, в качестве приводов для них используются электромагниты. Такая схема обеспечивает опускание стержней даже при обесточивании энергоблока: отключенные от питания электромагниты перестанут удерживать поглощающие стержни, и те опустятся под воздействием силы собственной тяжести.
Другим способом остановки цепной реакции деления является повышение концентрации борной кислоты в теплоносителе: в случае необходимости ее раствор используется многочисленными аварийными системами.
Билибинская атомная станция на протяжении всего периода эксплуатации демонстрирует надежную и безопасную работу по всем направлениям своей деятельности, включая вопросы обеспечения экологической безопасности
Наблюдения специалистов за радиационным состоянием окружающей среды убеждают, что многолетняя работа Билибинской АЭС не повлияла на состояние окружающей среды региона. Так, регулярно проводимые анализы заборных и сбросных вод говорят об отсутствии негативного влияния атомной станции на водные объекты.
Контрольными системами внутри Билибинской АЭС и автоматической системой контроля радиационной обстановки (АСКРО) непрерывно отслеживается оперативная радиационная ситуация в санитарно-защитной зоне наблюдения.
Система АСКРО осуществляет постоянный контроль радиационной обстановки и передает необходимую информацию на Билибинскую АЭС, а также в системы радиоэкологического наблюдения.
Таким образом, предприятие стремится обеспечить такой уровень безопасности, при котором воздействие на окружающую среду, персонал и население не превышает установленных нормативов, а риск возникновения аварийных ситуаций сведен к минимуму.
