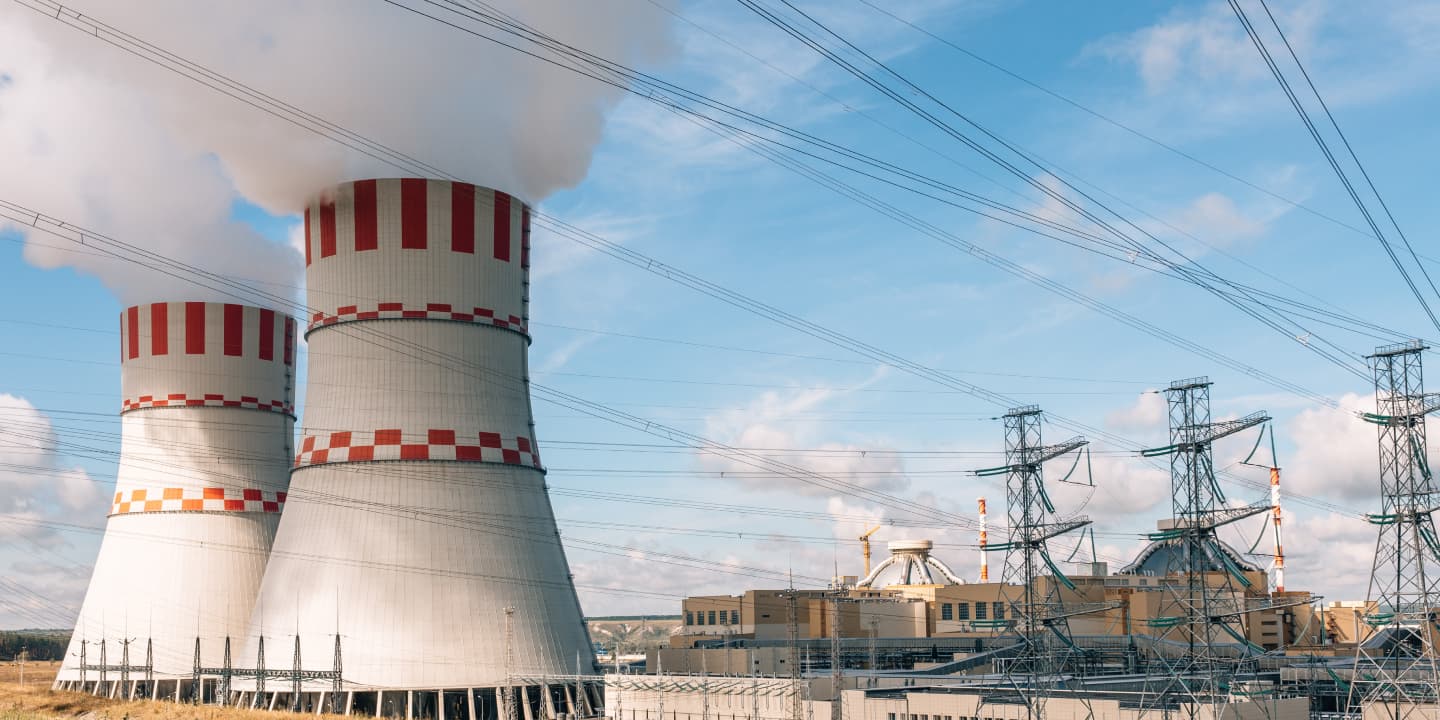

Нововоронежская АЭС

Нововоронежская АЭС

Крупнейший производитель электроэнергии
Воронежской области

45 км

до областного центра

(г. Воронеж)

Предприятие обеспечивает около 90 % потребности региона в электрической энергии и до 91 % потребности Нововоронежа (города-спутника АЭС) в тепле. Нововоронежская атомная станция – первая АЭС России с водо-водяными энергетическими реакторами (ВВЭР). Здесь отрабатываются все инновационные решения в ходе строительства, эксплуатации, модернизации и вывода из эксплуатации энергоблоков с данным типом реактора.

На площадке Нововоронежской АЭС создан первый международный центр подготовки персонала для обучения иностранных специалистов стран — партнеров госкорпорации «Росатом».

  • 26 801млн кВт·ч

    электроэнергии выработала АЭС за 2020 год

  • 3 778МВт

    установленная мощность станции

Пуск энергоблоков

  • 01

    ВВЭР-210

    210 МВт

    1964

  • 02

    ВВЭР-365

    365 МВт

    1969

  • 03

    ВВЭР-440

    440 МВт

    1971

  • 04

    ВВЭР-440

    440 МВт

    1972

  • 05

    ВВЭР-1000

    1000 МВт

    1980

  • 06

    ВВЭР-1200

    1 200 МВт

    2016

  • 07

    ВВЭР-1200

    1 200 МВт

    2019

тип реактора

проектная мощность

действующий

выведен из эксплуатации

Как устроена атомная станция

«Сердцем» Нововоронежской АЭС являются реакторы типа ВВЭР разной мощности

Реакторная установка ВВЭР

Нововоронежская АЭС сооружена в четыре очереди: первая – энергоблоки № 1 (ВВЭР-210 – в 1964 г.), № 2 (ВВЭР-365 – в 1969 г.), вторая – энергоблоки № 3 и 4 (ВВЭР-440 – в 1971 и 1972 гг.), третья – энергоблок № 5 (ВВЭР-1000 – в 1980 г.), четвертая - энергоблоки нового поколения "3+" №6 и №7 (ВВЭР-1200 - в 2016 и 2019 гг.).

ВВЭР – это водо-водяной энергети­ческий реактор корпусного типа. Теплоносителем и замедлителем нейтронов в данном реакторе является вода с борной кислотой, концентрация которой изменяется в процессе эксплуатации. В качестве топлива в активной зоне реактора используется слабообогащенный диоксид урана. ВВЭР размещен в герметичной защитной оболочке, которая пред­отвращает любые внешние воздействия и препятствует попаданию в окружающую среду радионуклидов в случае гипотетической аварии. Технологическая схема энергоблоков Нововоронежской АЭС является двухконтурной.

Реакторная установка ВВЭР

Первый контур – радио­активный. Он состоит из реактора, глав­ных циркуляционных насосов, паро­генераторов и компенсатора давления. Назначение первого контура – отвод тепла от реактора и его передача воде второго контура. Теплоносителем первого контура является вода высокой чистоты под давлением с растворенной в ней борной кислотой, являющейся сильным поглотителем нейтронов.

Главными циркуляционными насосами вода прокачивается через активную зону реактора, где она нагревается до 290–320 градусов для ВВЭР-1000 и 295–325 градусов для ВВЭР-1200 за счет тепла, выделяемого в результате ядерной реакции. Вода первого контура передает тепло воде второго контура через металлические стенки теплообменных трубок в парогенераторе и возвращается обратно в реактор.

Двухконтурная система позволяет предотвратить выход радиоактивных элементов за пределы первого контура. На энергоблоке № 4 Нововоронежской АЭС проектом предусмотрено шесть циркуляционных петель, на энергоблоках № 5, 6 и 7 – четыре.

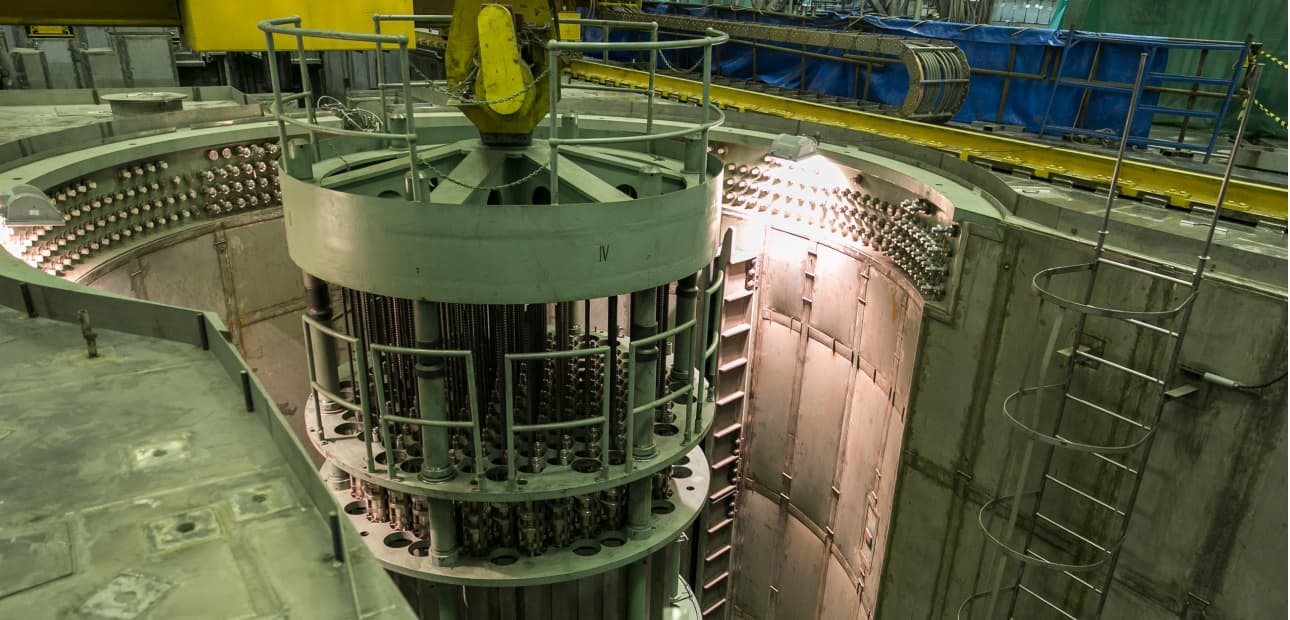

ВВЭР

Второй контур – нерадиоактивный, состоит из паропроизводительной части парогенераторов, главных паропроводов, турбоагрегата с системой регенерации, водопитательной установки и ряда вспомогательных систем. Второй контур предназначен для выработки пара. Пар подается на паровую турбину. В свою очередь, турбина вращает ротор генератора. Электрический ток производится благодаря электромагнитной индукции.

При вращении ротора генератора в витках окружающего его статора появляется электрический ток. Остается только «снять» напряжение с обмоток и передать электроэнергию внешним потребителям.Отработавший пар конденсируется и превращается в воду, которая затем вновь подается насосом в парогенераторы.

Для отвода тепла, выделяющегося при конденсации пара от конденсаторов турбин, используется система охлаждения и технического водоснабжения: башенные градирни – семь штук для энергоблока №  4, по одной градирне на энергоблоки № 6 и 7 и пруд-охладитель для энергоблока № 5.

Подпитка систем охлаждения и технического водоснабжения всех энергоблоков Нововоронежской атомной станции производится водой из реки Дон.

  • 60лет

    проектный срок эксплуатации энергоблоков № 6 и № 7

  • 18месяцев

    топливный цикл энергоблока № 6

  • 87тонн

    масса диоксида урана в активной зоне реактора

  • 3 000об/мин

    частота вращения турбины

Принципиальная схема работы Нововоронежской АЭС

В состав реакторной установки входят четыре циркуляционные петли, включающая каждая главный циркуляционный насос, парогенератор, трубопроводы главного циркуляционного контура (ГЦК) и компенсатор давления (КД). В энергоблоках АЭС устанав­ливаются одна или две турбоустановки, которые включают турбину, конденсационное устройство, систему регенерации, установку сепараторов перегревателей, насосы.

Системы безопасности атомной станции

Основной принцип безопасной работы атомной станции – предупреждение неконтролируемого выхода радиоактивных продуктов. Энергоблоки Нововоронежской АЭС обладают высокими показателями безопасности, к основным факторам которой относят принцип самозащищенности реакторной установки, наличие барьеров безопасности (концепция глубокоэшелонированной защиты) и многократное резервирование каналов безопасности.

Концепция глубокоэшелонированной защиты

Для компенсации потенциальных ошибок человека или механических отказов реализуется концепция глубокоэшелонированной защиты, опирающаяся на несколько уровней защиты и включающая последовательность барьеров на пути выхода радиоактивных материалов в окружающую среду. Эта концепция включает защиту барьеров посредством предотвращения повреждения станции и повреждения самих барьеров. Она включает дальнейшие меры защиты населения и окружающей среды от ущерба в случае запроектной аварии.

Барьеры безопасности

  • 1

    Первый барьер – топливная матрица (сама таблетка ядерного топлива).

  • 2

    Второй барьер – оболочка тепловыделяющего элемента (ТВЭЛа).

  • 3

    Третий барьер – топливные каналы, трубопроводы и оборудование контура многократной принудительной циркуляции.

  • 4

    Четвертый барьер – железобетонные стены помещений с оборудованием контура многократной принудительной циркуляции.

Принцип самозащищенности

В реакторах ВВЭР применена композиция активной зоны, которая обеспечивает «самозащищенность» реактора или его «саморегулирование». При повышении мощности реактора и, соответственно, температуры активной зоны, за счет естественных обратных связей ядерная реакция самостоятельно «затухает».

Чтобы быстро и эффективно остановить цепную реакцию, нужно «поглотить» участвующие в этом процессе нейтроны. Для этого используется поглотитель (карбид бора). Стержни, изготовленные из этого материала, вводят в активную зону для снижения уровня нейтронного потока или для полного останова реактора. Для того чтобы стержни гарантированно погрузились в активную зону, в качестве приводов для них используются электромагниты. Такая схема обеспечивает опускание стержней даже при обесточивании энергоблока: отключенные от питания электромагниты перестанут удерживать поглощающие стержни, и те опустятся под воздействием силы собственной тяжести.

Другим способом остановки цепной реакции деления является повышение концентрации борной кислоты в теплоносителе: в случае необходимости ее раствор используется многочисленными аварийными системами.

Многократное резервирование каналов безопасности

В энергоблоках ВВЭР поколения 3+ предусмотрены два независимых канала систем безопасности, каждый из которых может выполнять функции всей системы. Каждый канал имеет резервное энергоснабжение, которое обеспечивается дизель-­генераторами и аккумуляторными батареями.

Главной особенностью ВВЭР-1200 является уникальное сочетание активных и пассивных систем безопасности. В частности, на блоке с реактором ВВЭР-1200 используются: «ловушка расплава» – устройство, служащее для локализации расплава активной зоны ядерного реактора, система пассивного отвода тепла через парогенераторы (СПОТ), призванная в условиях отсутствия всех источников электроснабжения обеспечивать длительный отвод в атмосферу тепла от активной зоны реактора и др.

Экологическая безопасность

Одной из основных задач в деятельности Нововоронежской АЭС является обеспечение экологической безопасности

  • 24

    стационарных дозиметрических поста, которые частично совпадают с постами АСКРО

  • 33

    поста АСКРО

Основные принципы и обязательства в области охраны окружающей среды, рационального использования природных ресурсов и обеспечения экологической безопасности закреплены в экологической политике Нововоронежской АЭС.

Каждый работник следует этим принципам, выполняя все операции строго по инструкциям. Нововоронежская АЭС стремится повысить уровень экологической культуры руководителей и специалистов подрядных организаций, выполняющих работы на территории АЭС. Состояние окружающей среды на территории промышленной площадки, в санитарно-защитной зоне и зоне наблюдения Нововоронежской АЭС оценивается подразделениями атомной станции в рамках производственного экологического контроля, а также надзорными органами. Для радиационного контроля, в радиусе до 50 км организованы дозиметрические посты, на которых измеряются параметры атмосферного воздуха, осадков, почвы и растительности. Лабораторией внешнего радиационного контроля атомной станции проводится радиационный контроль поверхностных водоемов, воды питьевых артези­­анских водозаборов и городских теплосетей.

  • 24

    стационарных дозиметрических поста, которые частично совпадают с постами АСКРО

  • 33

    поста АСКРО

Одновременно с дозиметрическими постами, в санитарно-защитной зоне, зоне наблюдения, а также в городе Лис­­­­ки и Воронеже на сегодняшний день функционируют 33 поста АСКРО. Информация из АСКРО в автоматическом режиме поступает в Кризисный центр Росэнергоатома, передается в отраслевую АСКРО Росатома и используется для оценки реальной радиационной обстановки в районе расположения Нововоронежской АЭС.

Любой житель России может получить информацию о радиационной обстановке на объектах атомной энергетики в режиме онлайн на сайте: russianatom.ru.

Социальная ответственность

Нововоронежская АЭС – крупнейший налогоплательщик Воронежской области

Помимо солидных налоговых отчислений в городской бюджет, атомная станция оказывает значимую материальную помощь городу в социально-­культурной сфере.

В рамках соглашения о сотрудничестве, подписанного генеральным директором госкорпорации «Рос­атом» и губернатором Воронежской области, в бюджет Нововоронежа из налогов АЭС с 2013 года перечисляются дополнительные средства на решение социальных вопросов. Воронежская область была первым регионом, с которым «Росатом» заключил такое соглашение.

Благодаря соглашению в Нововоронеже произведено комплексное благоустройство улиц и дворовых территорий, ремонт школ и детских садов, строительство дорог. В городе атомщиков построены современные спортивные объекты: стадион «Старт», Центр боевых искусств, ледовая арена «Остальная», спортивно-­оздоровительный комплекс «Атом­Арена». В городской зоне отдыха сооружен светомузыкальный фонтан.

Весной 2013 года по инициативе АО «Концерн Росэнергоатом» создан Фонд содействия развитию муниципальных образований «Ассоциация территорий расположения атомных электростанций» (Фонд «АТР АЭС»). Фонд уже реализовал десятки социально значимых проектов в Нововоронеже. В 2018 году по итогам проекта #РОСАТОМВМЕСТЕ Нововоронеж назван «Лучшим городом среди всех городов госкорпорации «Росатом».

Приоритет социальной политики руководства Нововоронежской АЭС – забота о здоровье сотрудников. В пяти километрах от города атомщиков расположен станционный санаторий-профилакторий «Энергетик». Здесь проходят реабилитацию и получают восстановительное лечение работники атомной станции.

Персоналу предприятия оказывается финансовая поддержка для улучшения жилищных условий, полноценного отдыха, качественного медицинского обслуживания, получения высшего профессионального образования.
