ПАТЭС

ПАТЭС

Атомная теплоэлектростанция на базе
транспортабельного энергоблока малой мощности

ПАТЭС находится в городской черте

(г. Певек)

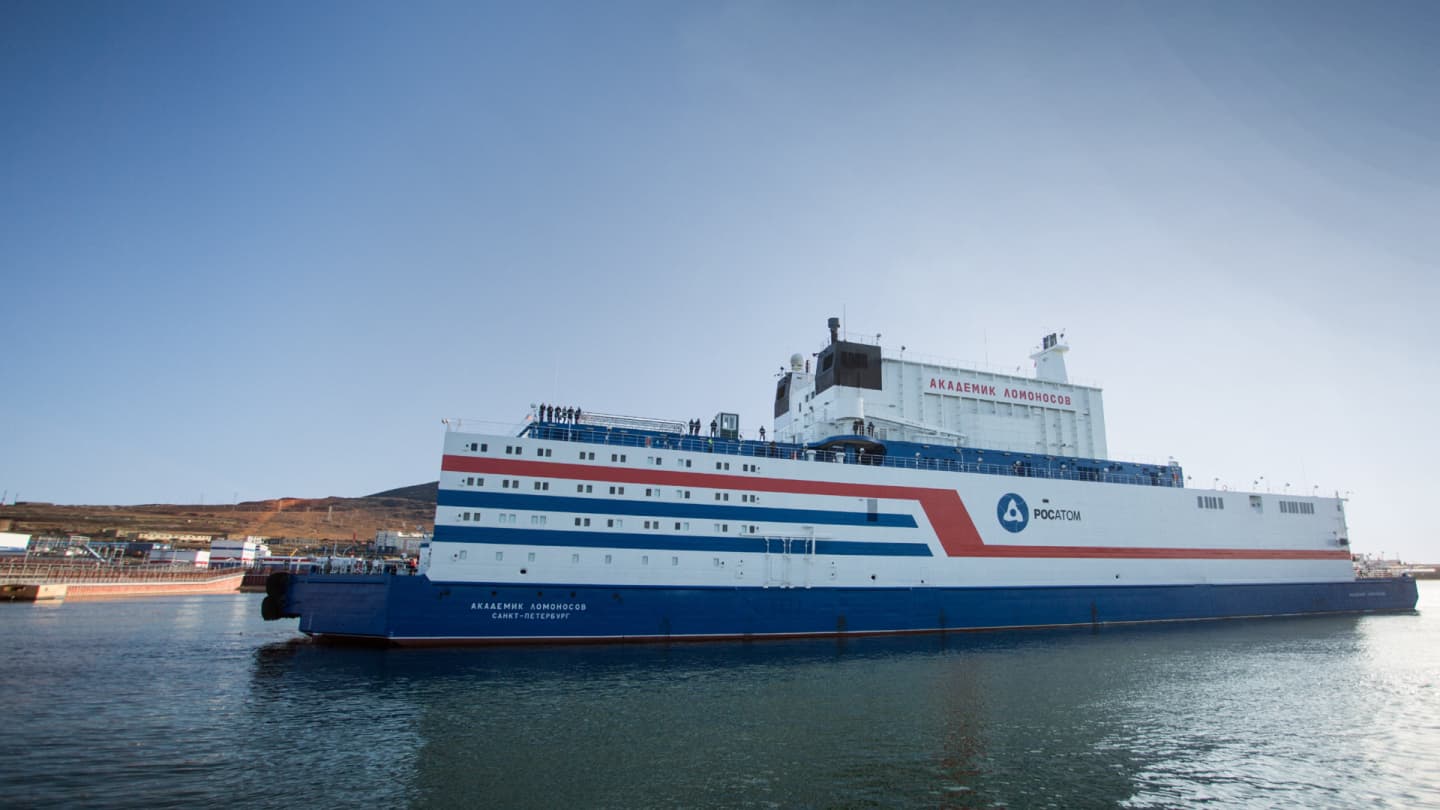

Плавучий энергоблок «Академик Ломоносов», названный в честь выдающегося российского ученого, предназначен для эксплуатации в районах Крайнего Севера и Дальнего Востока и является головным проектом серии мобильных транспортабельных энергоблоков малой мощности. Он предназначен для работы в составе плавучей атомной теплоэлектростанции и представляет собой новый класс энергоисточников на базе российских технологий атомного судостроения.

Строительство плавучего энергоблока (ПЭБ) велось с 2008 года на ООО «Балтийский завод – Судостроение» в Санкт-Петербурге по заказу эксплуатирующего все АЭС России АО «Концерн Росэнергоатом».

  • 127,3млн кВт·ч

    электроэнергии выработала АЭС за 2020 год

  • 70МВт

    установленная мощность станции

Ключевые даты проекта

  • закладка ПЭБ

    12.04.2007

  • завершение
    строительства ПЭБ

    28.06.2019

  • первое подключение
    к береговым электросетям

    19.12.2019

  • ввод ПАТЭС
    в эксплуатацию

    22.05.2020

Как устроена ПАТЭС

Самая северная атомная электростанция в мире

Реакторная установка КЛТ-40С

Проект предназначен для надежного круглогодичного тепло- и электро­снабжения удаленных районов Арктики и Дальнего Востока.

На Чукотке ПАТЭС решает несколько основных задач:

  • замещение выбывающих мощностей Билибинской АЭС, действующей с 1974 года, и Чаунской ТЭЦ, которой уже более 70 лет;
  • обеспечение энергией г. Певек и основных горнодобывающих компаний, расположенных в Чаун-Билибинском энергоузле;
  • снижение углеродного следа в регионе и сохранение запасов сырья из невозобновляемых источников.

ПАТЭС состоит из плавучего энерго­блока (ПЭБ) с двумя реакторными установками типа КЛТ-40С, береговых и гидротехнических сооружений.

Реакторная установка КЛТ-40С

ПЭБ «Академик Ломоносов» оборудован двумя зеркально смонтированными на бортах реакторными и паротурбинными установками. Реакторная установка представляет собой комплекс систем и элементов, включающий водо-­водяной ядерный реактор и связанные с ним компоненты для нормальной эксплуатации и обеспечения безопасности.

Проект ПАТЭС предназначен для надежного круглогодичного тепло- и электроснабжения удален­ных районов и в минимальной степени зависит от внешних факторов, связанных с сооружением, обслуживанием, завозом топлива и т. д. Эксплуатация плавучей АЭС призвана значительно повысить качество жизни населения в энерго­дефицитных районах и создать благоприятные условия для их социального и экономического развития. Компоновка ПЭБ выполнена с учетом опыта эксплуатации и конструктивных решений атомных ледоколов. Наряду с системами, необходимыми для работы энергетической установки, на станции предусматриваются общесудовые системы и устройства, которые обеспечивают эффективную эксплуатацию ПАТЭС без вреда экологии в районе расположения, а также защиту станции от пожара.

Технологическая схема работы ПАТЭС

Reactor
  • 1

    реакторная установка

  • 2

    подогреватель питательной воды

  • 3

    питательный насос

  • 4

    деаэратор

  • 5

    отборы пара на турбины

  • 6

    паровая турбина

  • 7

    электрогенератор

  • 8

    главный конденсатор

  • 9

    забортная вода

  • 10

    конденсатный насос

  • 11

    теплообменники теплофикации

  • 12

    вода теплофикации к потребителям

  • 13

    вода теплофикации от потребителей

  • 1 и 2-й контуры

  • отбор пара от турбины

Каждый реактор соединен с четырьмя парогенераторами для генерации перегретого пара и подачи его на турбину. Турбины являются теплофикационными: они пред­назначены для выработки тепла и привода генератора как источника электроэнергии. Пар, полученный в парогенераторах реакторной установки, поступает на паровую турбину, которая вращает электрогенератор.

Электрогенератор вырабатывает электрическую энергию, подаваемую потребителям. Пар, отработавший в ступенях турбины, идет на подогрев питательной воды в специальном теплообменнике (подогревателе), а также на нагрев воды в теплообменниках теплофикации.

Отработавший в турбине пар конденсируется в главном конденсаторе с помощью забортной (морской) воды. Образовавшийся конденсат с помощью конденсатного насоса подается в деаэратор, где происходит удаление растворенных газов, главным образом кислорода. Затем с помощью насоса питательная вода поступает в парогенератор реакторной установки, и цикл повторяется.

Reactor

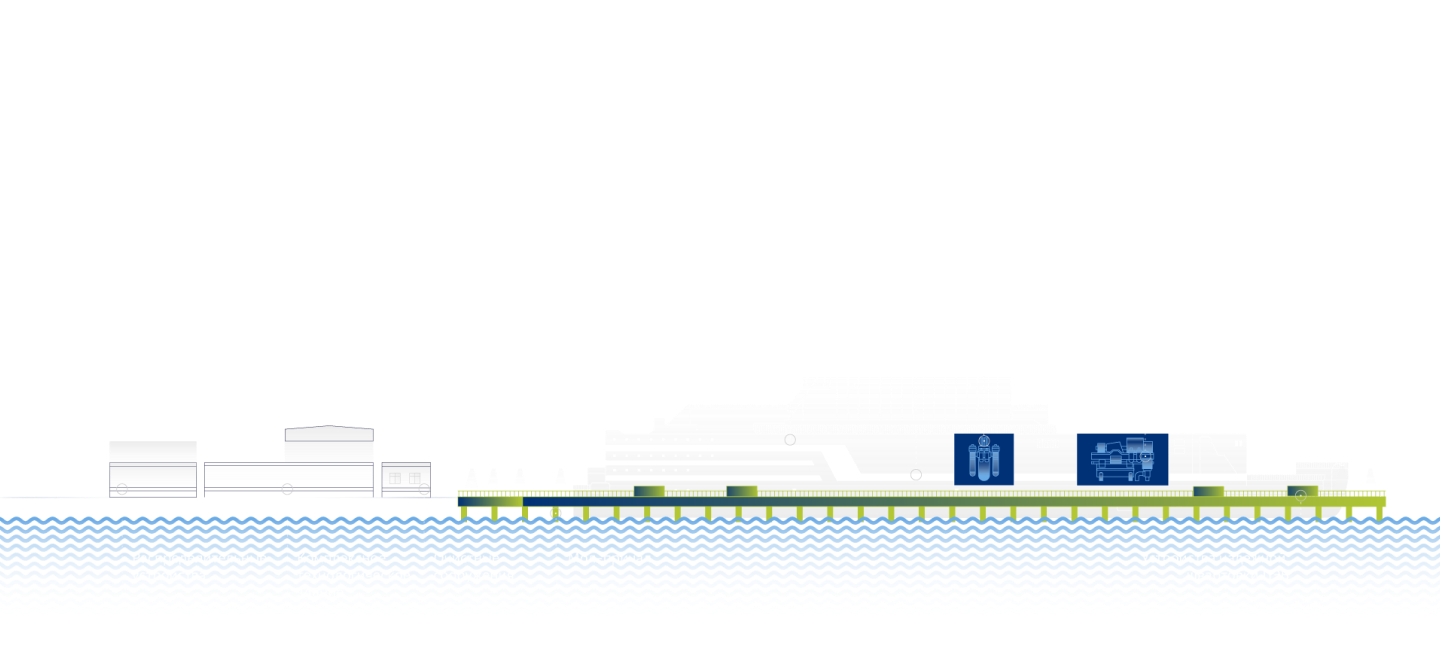

Инфраструктура ПАТЭС

В состав зданий и сооружений береговой
площадки входят:

  • административно-бытовой корпус – здание размещения персонала ПАТЭС;
  • объединенный вспомогательный корпус – предназначен для размещения административного, инженерного персонала ПАТЭС и обеспечения выполнения вспомогательных функций;
  • здания очистных систем – очистные сооружения бытовых и дождевых стоков;
  • комплексное технологическое здание – центральный тепловой пункт и оборудование подготовки и выдачи тепла потребителям;
  • комплексное здание охраны – помещение сил объектовой охраны;
  • защитное сооружение гражданской обороны – укрепленное подземное помещение для эвакуации персонала в случае чрезвычайной ситуации;
  • подстанция «Береговая» – преобразование и передача электро­энергии во внешнюю сеть;
  • объединенный вспомогательный корпус – предназначен для размещения административного, инженерного персонала ПАТЭС и обеспечения выполнения вспомогательных функций;

В состав гидротехнических
сооружений входят:

  • судоходная акватория;
  • берегоукрепление площадки ПАТЭС;
  • мол-причал – для защиты плавучего энергоблока от волнения и явлений нагонного льда;
  • устройства жесткой швартовки – устройства надежного удержания ПЭБ у мола-причала, которые противодействуют нагрузкам.

ПЭБ разработан с большим запасом прочности, превышающим все возможные угрозы

Политикой в области обеспечения безопасности установлен безусловный приоритет безопасности ПАТЭС над всеми прочими аспектами эксплуатации. При этом меры ее обеспечения направлены как на недопущение аварийных ситуаций, так и на оперативное реагирование и противодействие таким ситуациям в случае их возникновения.


Аварийная локализация радио­активных веществ обеспечивается пятью локализующими барьерами на пути выхода радиоактивных веществ в окружающее пространство: топливная композиция, оболочка ТВЭЛ, первый контур, защитная оболочка РУ, защитное ограждение.

В основе РУ КЛТ-40С лежат следующие принципы безопасности:

  • простота и надежность конструкций и систем, паровой и конденсатно-­питательный тракты;
  • естественная циркуляция воды в контурах охлаждения;
  • большие проектные запасы безопасности;
  • самосрабатывающие и пассивные системы безопасности.

КЛТ-40С способен противостоять запроектным авариям в течение долгого времени и находиться в безопасном состоянии, не требующем вмешательства персонала.

Проектные средства обеспечения безопасности:

  • система воздействия на реактивность;
  • система аварийного расхолаживания;
  • система аварийного охлаждения активной зоны;
  • система снижения аварийного давления;
  • система заполнения кессона реактора водой;
  • система затопления защитной оболочки;
  • система ввода жидкого поглотителя;
  • ПЭБ остается на плаву (с креном не более 3°) при затоплении любых двух смежных отсеков;
  • РУ размещена в центральной части ПЭБ за двойным дном для защиты от столкновений;
  • устойчивость к ураганным ветрам со скоростью до 80 м/с;
  • мол-причал защищает от морского волнения, цунами и явлений нагонного льда.

Барьеры безопасности

  • 1

    Первый барьер – топливная матрица (сама таблетка ядерного топлива).

  • 2

    Второй барьер – оболочка тепловыделяющего элемента (ТВЭЛа).

  • 3

    Третий барьер – первый контур.

  • 4

    Четвертый барьер – защитная оболочка РУ.

  • 5

    Пятый барьер – защитное ограждение реакторной установки.

Экологическая безопасность

Экологическая безопасность

Экологическая безопасность и минимизация воздействия на окружающую среду

  • ≈ 60 000 тонн

    выбросов СО2 в год помогает избежать ПАТЭС при существующем уровне выработки

Главный приоритет экологической политики ПАТЭС – обеспечение экологической безопасности и снижение воздействия на экологию в регионе.

Для Чукотского АО, с разрозненными населенными пунктами и объектами промышленности, характерно наличие большого числа отдельно стоящих дизельных станций, а в самом центре города Певек находится устаревшая Чаунская ТЭЦ. C развитием сетевой инфраструктуры ПАТЭС сможет заместить мощности Билибинской АЭС, городской ТЭЦ, а также объектов «малой энергетики», избавив тем самым регион от излишнего загрязнения.


При этом все системы обращения с ядерным топливом и радиоактивными материалами ПАТЭС расположены исключительно внутри ПЭБ, включая перегрузку активной зоны и хранение отработавшего топлива. Работа с ионизирующим излучением ведется также только на борту. Сброс радиоактивных отходов в забортное пространство полностью отсутствует.

  • ≈ 60 000

    выбросов СО2 в год помогает избежать ПАТЭС при существующем уровне выработки

Система нагрева воды для получения тепла производится через промежуточный контур и исключает ее возможное загрязнение радиоактивными веществами.

Таким образом, на ПАТЭС радиационное воздействие на население и окружающую среду при нормальной эксплуатации и любых аварийных ситуациях не превышает уровень естественного радиационного фона.

В санитарно-защитной зоне вокруг плавучей атомной теплоэлектростанции ведется постоянный мониторинг радиационной обстановки.

Социальная ответственность

Госкорпорация «Росатом» является социально ответственной компанией, деятельность которой оказывает существенное экономическое влияние на ситуацию в значительной части регионов России

Развивая свою деятельность, «Росатом» ориентируется на обеспечение задач долгосрочного и устойчивого развития с учетом специфики каждого конкретного региона.

В г. Певек, где расположена ПАТЭС, реализуется комплекс социальных программ, определяющих уровень обязательств предприятия в сфере социальной защиты своих работников и его вклад в развитие местной и региональной инфраструктуры.

Работникам оказывается финансовая поддержка для улучшения жилищных условий, полноценного отдыха, качественного медицинского обслуживания, получения высшего и среднего специального образовании.

Через эксплуатирующую организацию АО «Концерн Росэнергоатом» «Росатом» реализует реализует в г. Певек следующие социальные и инфраструктурные проекты:

  • создание комфортной городской среды – городской набережной;
  • ремонтно-восстановительные работы в кинотеатре «Айсберг»;
  • реставрация краеведческого музея;
  • приобретение оборудования, материалов и изделий для окружной больницы;
  • проектирование и строительство крытого ледового катка;
  • софинансирование физкультурно-оздоровительного комплекса;
  • организация доступной и качественной связи;
  • шефство над дошкольными и школьными учреждениями.
