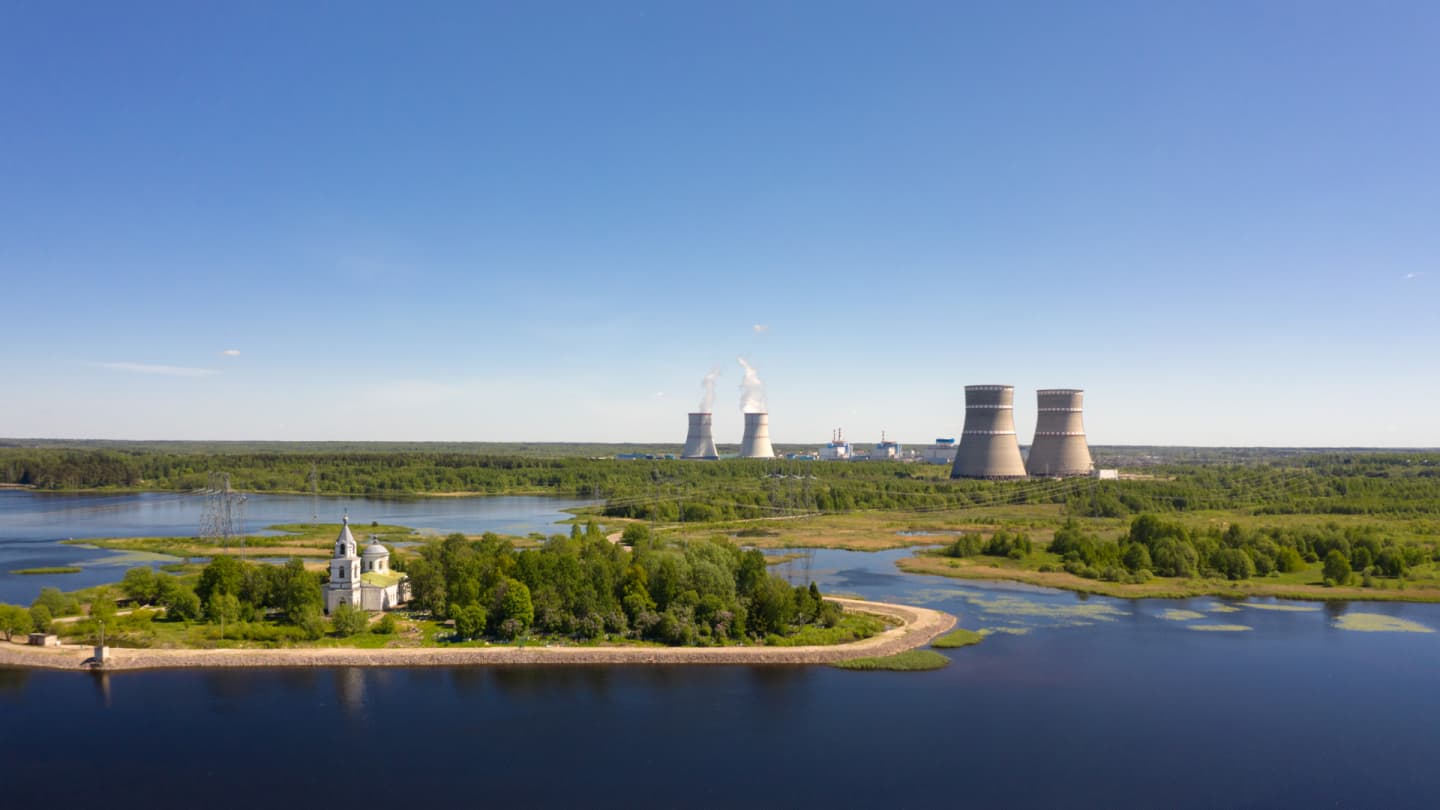

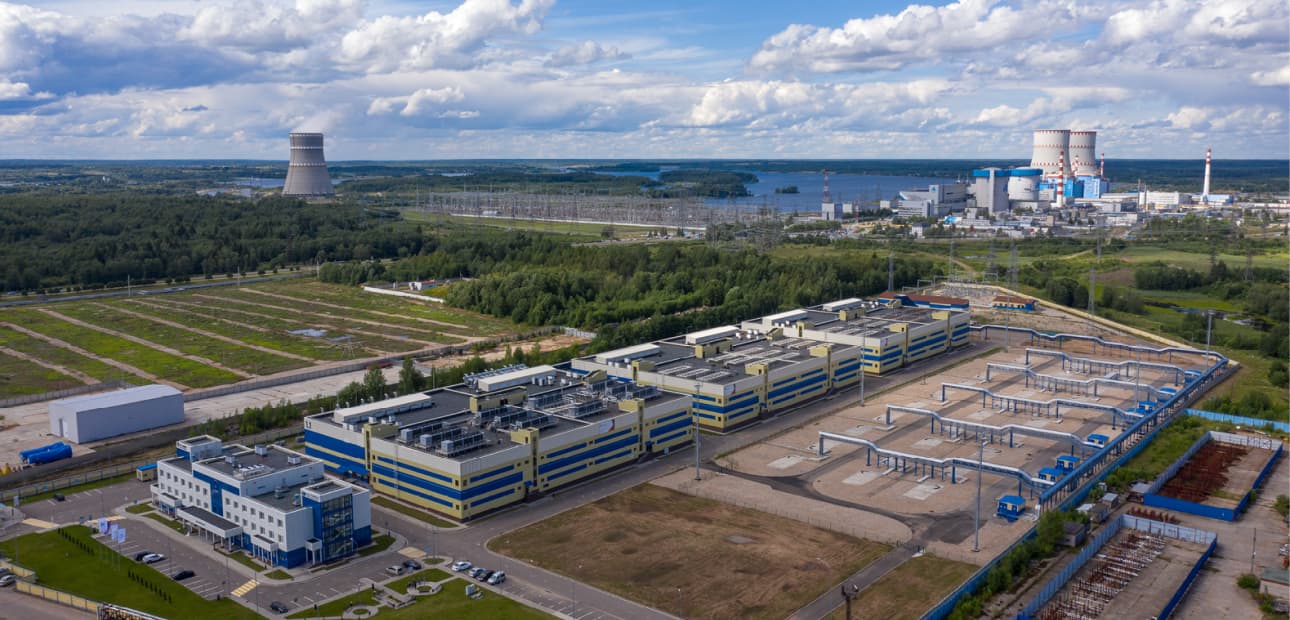

Калининская АЭС

На Калининской АЭС действуют четыре энергоблока с реакторами типа ­ВВЭР-1000, построенные в две очереди. Первая очередь: энергетический пуск блока № 1 состоялся в 1984 году; в 1986 году был включен в сеть энергоблок № 2. Вторая очередь: энергоблок № 3 введен в эксплуатацию в 2004 году; в 2011 году состоялся энергетический пуск энергоблока № 4.

Энергоблоки первой очереди Калининской АЭС являются блоками «малой» серии ­(В-338). Проектные решения, реализованные на них, стали основой для разработки серийных энергоблоков проекта В-320. Такой проект реализован на второй очереди Калининской АЭС.

ВВЭР – это водо-водяной энергетический реактор корпусного типа. На сегодняшний день он занимает ведущее место в мировой практике по высокой степени безопасности и надежности, большой единичной мощности и экономической эффективности. Теплоносителем и замедлителем нейтронов в данном реакторе является вода с борной кислотой, концентрация которой изменяется в процессе эксплуатации. В качестве топлива в активной зоне реактора используется слабообогащенный диоксид урана.

ВВЭР размещен в герметичной защитной оболочке, которая предотвращает любые внешние воздействия и препятствует попаданию в окружающую среду радионуклидов в случае гипотетической аварии. Технологическая схема энергоблоков Калининской АЭС является двухконтурной. В корпусе реактора размещается активная зона, составленная из 163 топливных сборок (ТВС) и подвижных элементов системы управления и защиты. В каждой ТВС по 312 тепловыделяющих элементов (ТВЭЛ), в которые помещены урановые таблетки. Одна топливная таблетка из диоксида урана массой 4,5 г выделяет энергию, эквивалентную сжиганию 500 м3 природного газа или 500 кг нефти.

Первый контур – радиоактивный. Он состоит из реактора, главных циркуляционных насосов, парогенераторов и компенсатора давления. Вода в активной зоне реактора нагревается до 290–300 градусов. Тепло, выделяющееся в результате управляемой ядерной реакции, отводится теплоносителем первого контура по четырем циркуляционным петлям охлаждения в парогенераторы. Циркуляция теплоносителя первого контура осуществляется с помощью главных циркуляционных насосов. В парогенераторах тепло передается теплоносителю второго контура, нагревая его до образования пара.

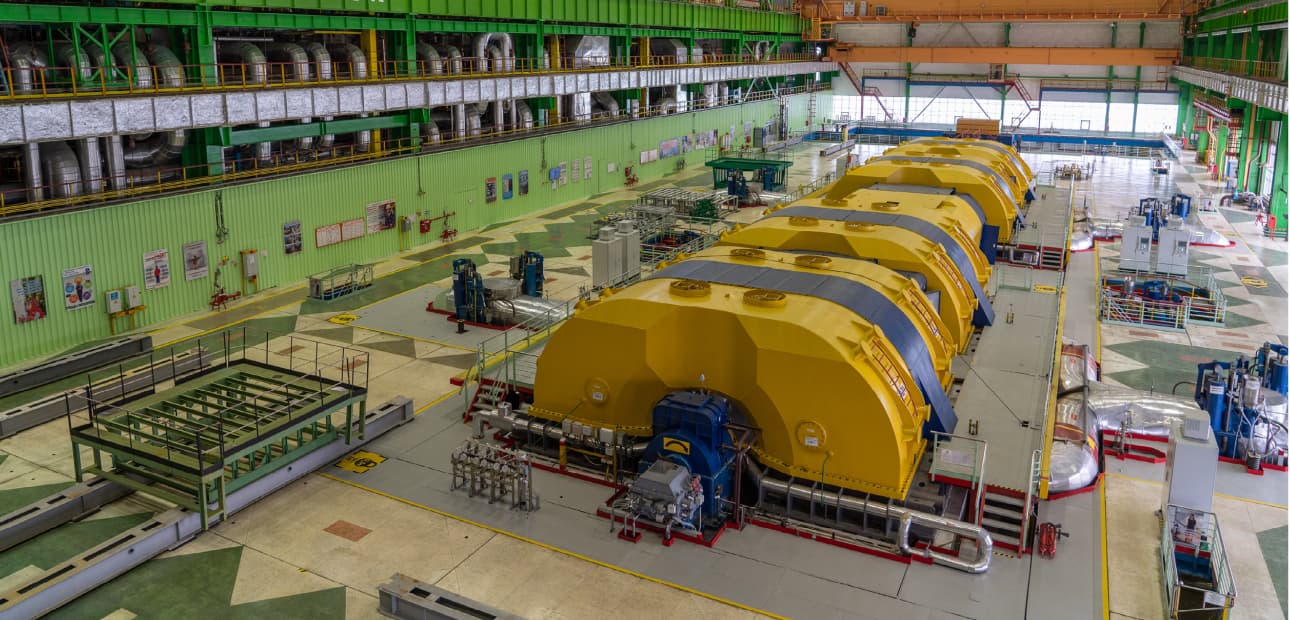

Второй контур – нерадиоактивный. Он состоит из паропроизводительной части парогенераторов, главных паропроводов, турбо­агрегата с системой регенерации, водопитательной установки и ряда вспомогательных систем. Пар поступает на турбину, приводя во вращение ее и соединенный с валом турбины ротор электрогенератора. Генератор вырабатывает электроэнергию. Далее электро­энергия через открытое распределительное устройство поступает в энергосистему. Пар, прошедший через турбину, в конденсаторах преобразуется в воду и поступает обратно в парогенераторы. Расход пара от четырех парогенераторов на турбину – примерно 6 000 т/ч.
